PIPE THREAD MALE (ข้อต่อย้ำหัว)

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร (สำหรับ TOYOSILICONE STEAM/TOYOSILICONE THERMO Hose)

รุ่น | H01B
วัสดุ | ทองเหลือง

Features

การป้องกันการหลุดและการรั่ว

ดาวน์โหลดเอกสาร

คุณสมบัติผลิตภัณฑ์

การป้องกันการหลุดและการรั่ว

ท่ออ่อนและข้อต่อมีการย้ำหัวเพื่อการใช้งานที่ปลอดภัยโดยป้องกันท่อหลุดหรือของเหลวรั่วไหล

การป้องกันการหลุดและการรั่ว

ท่ออ่อนและข้อต่อมีการย้ำหัวเพื่อการใช้งานที่ปลอดภัยโดยป้องกันท่อหลุดหรือของเหลวรั่วไหล
ปลอดภัย อายุการใช้งานยาวนาน

ปลอดภัยและมีอายุการใช้งานยาวนานเนื่องจากรูปทรงของปลอกหุ้มและข้อต่อหางปลาไหลป้องกันไม่ให้ท่อภายในท่ออ่อนเกิดการแตก

ปลอดภัย อายุการใช้งานยาวนาน

ปลอดภัยและมีอายุการใช้งานยาวนานเนื่องจากรูปทรงของปลอกหุ้มและข้อต่อหางปลาไหลป้องกันไม่ให้ท่อภายในท่ออ่อนเกิดการแตก

ภาพรวม
ความช่วยเหลือ
ดาวน์โหลด
ท่ออ่อนที่ใช้งานร่วมกันได้

PIPE THREAD MALE (ข้อต่อย้ำหัว)

ฝั่งท่ออ่อน: ย้ำหัว
เส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.): 9, 12, 19, 25

ฝั่งเครื่องจักร: เกลียวตัวผู้
ขนาดการเชื่อมต่อ: R3/8, R1/2, R3/4, R1

หมายเลขรุ่น		H01B
วัสดุหลัก		ทองเหลือง
ฟังก์ชัน		การป้องกันการหลุดและการรั่ว
ของไหล		น้ำ (ยกเว้นน้ำดื่ม)　ลม　น้ำมัน　สารเคมีและเครื่องสำอาง
การปฏิบัติตามกฎหมาย		ถูกต้องตาม RoHS 2
รายละเอียดวัสดุ	ข้อต่อหางปลาไหล	ทองเหลือง
รายละเอียดวัสดุ	ปลอกหุ้มข้อต่อ	อะลูมิเนียม

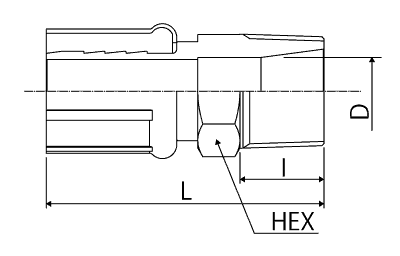

ตารางข้อมูลจำเพาะของข้อต่อ

รุ่น	เส้นผ่านศูนย์กลางภายในของท่ออ่อนที่ใช้งานร่วมกันได้ (มม.)	ขนาดเกลียว	ขนาด (มม.)
รุ่น	เส้นผ่านศูนย์กลางภายในของท่ออ่อนที่ใช้งานร่วมกันได้ (มม.)	ขนาดเกลียว	D	E	H	HEX	I
H01B-9	9	R3/8	7	26	20	17	15
H01B-12	12	R1/2	9.5	31	23	22	20
H01B-19	19	R3/4	15	35	31	27	20
H01B-25	25	R1	20.5	37	31	35	22

ข้อต่อย้ำหัวท่ออ่อนช่วงความยาวที่สามารถใช้ได้ (อ้างอิงตาม JIS B 8360)

ความยาวของชิ้นส่วนประกอบ (มม.)	ความคลาดเคลื่อน (มม.)
ต่ำกว่า 500	+10	0
500 ขึ้นไป แต่ต่ำกว่า 1000	+15	0
1000 ขึ้นไป แต่ต่ำกว่า 2000	+20	0
2000 ขึ้นไป แต่ต่ำกว่า 5000	+1.0%	0
5000 ขึ้นไป	+2.0%	0

ข้อควรระวัง

*เนื่องจากมีส่วนนูนที่ส่วนเกลียวจึงไม่สามารถใช้ผลิตภัณฑ์ในระบบท่อปลอดเชื้อ (อาหารฯลฯ)
อาจเกิดปัญหาด้านสุขภาพอนามัยในอาหารได้
*ข้อต่อไม่มีจำหน่ายแยกต่างหาก

ดาวน์โหลด

ความช่วยเหลือ

ท่ออ่อนที่ใช้งานร่วมกันได้: 2

วัสดุของข้อต่อ : ทองเหลือง	ชื่อท่ออ่อน	TOYOSILICONE STEAM HOSE	TOYOSILICONE THERMO HOSE
	วัสดุหลัก	ยางซิลิโคน	ยางซิลิโคน
	ช่วงอุณหภูมิการใช้งาน	-30℃~140℃	-30℃~120℃
	หมายเลขรุ่น	TSISTM	TSITH
รุ่นข้อต่อ	เส้นผ่านศูนย์กลางภายในที่ระบุของท่ออ่อนที่ใช้งานร่วมกันได้ (มม.) ข้อมูลจำเพาะของข้อต่อ
H01B-9	9 R3/8	◯	◯
H01B-12	12 R1/2	◯	◯
H01B-19	19 R3/4	◯	◯
H01B-25	25 R1	◯	◯
