ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
Features
วิดีโอที่เกี่ยวข้อง
ดาวน์โหลดเอกสาร
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
มีฟังก์ชันล็อคก้านแคมล็อคเพื่อให้ใส่
อะแดปเตอร์ได้ง่าย
มีฟังก์ชันล็อคก้านแคมล็อคเพื่อให้ใส่
อะแดปเตอร์ได้ง่าย
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
หมายเลขรุ่น | 634-BL-AL | |
---|---|---|
วัสดุหลัก | ||
ฟังก์ชัน | ||
ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน | |
การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
รายละเอียดวัสดุ | ตัวข้อต่อ | อะลูมิเนียมอัลลอย (ADC12) |
ก้านแคมล็อค | SCS14 (เทียบเท่า SUS316) | |
ชิ้นส่วนยึดอยู่กับที่ | SUS304 | |
พิน ・ แหวน | SUS304 | |
แหวนรองกันรั่ว | ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้ |

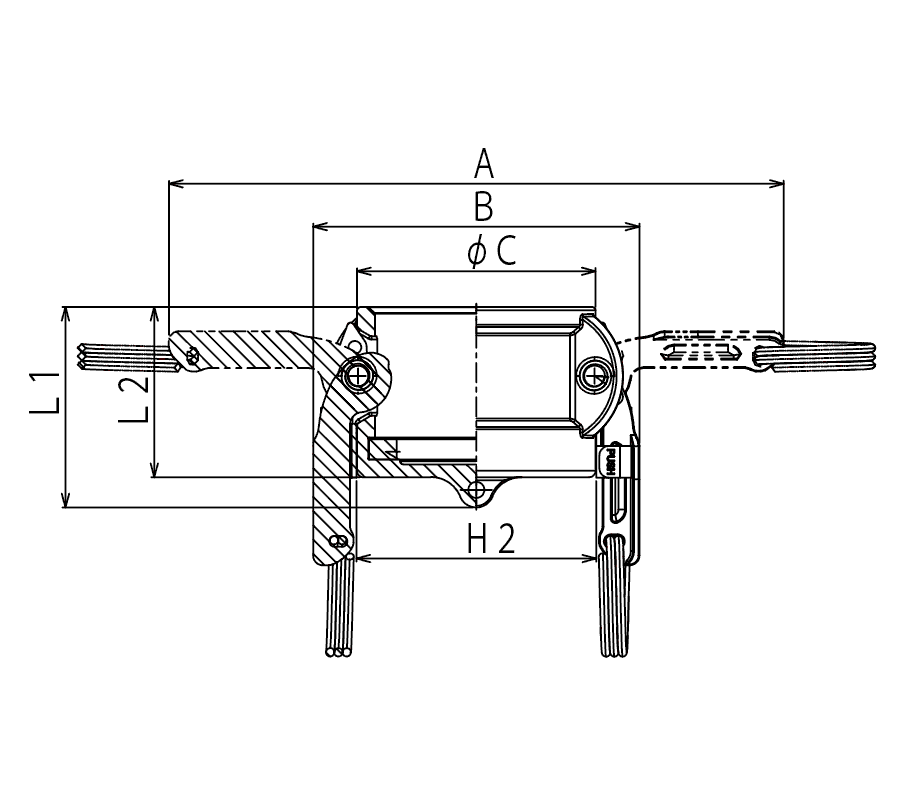

รุ่น | ข้อมูลจำเพาะของข้อต่อ | ขนาด (มม.) | ||||
---|---|---|---|---|---|---|
A | B | C | L1 | L2 | ||
634-BL3/4AL | 3/4" | 112 | 66 | 41 | 43 | 34 |
634-BL1AL | 1" | 139 | 76 | 47 | 50 | 41 |
634-BL1-1/4AL | 1-1/4" | 176 | 85 | 58 | 57 | 47 |
634-BL1-1/2AL | 1-1/2" | 184 | 93 | 65 | 57 | 47 |
634-BL2AL | 2" | 193 | 103 | 75 | 63 | 54 |
634-BL2-1/2AL | 2-1/2" | 205 | 125 | 90 | 68 | 57 |
* แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
*ห้ามใช้ฝาปิดกันฝุ่นในการใช้งานที่ต้องการคุณสมบัติทนแรงดัน
