ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
Features
ดาวน์โหลดเอกสาร
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ผลิตจากพลาสติก มีน้ำหนักเบา ติดตั้งและถอดข้อต่อได้ง่าย และเคลื่อนย้ายสะดวก
ผลิตจากพลาสติก มีน้ำหนักเบา ติดตั้งและถอดข้อต่อได้ง่าย และเคลื่อนย้ายสะดวก
ทนต่อสารเคมีดีเยี่ยม
ทนต่อสารเคมีดีเยี่ยม
โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย
โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
หมายเลขรุ่น | 633-DB-PP | |
---|---|---|
วัสดุหลัก | ||
ฟังก์ชัน | ||
ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน อาหารและเครื่องดื่ม สารเคมีและเครื่องสำอาง สารละลายและสี | |
การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
รายละเอียดวัสดุ | ตัวข้อต่อ | ทำจากโพลีโพรพิลีน |
ก้านแคมล็อค | SCS14 (เทียบเท่า SUS316) | |
พิน ・ แหวน | SUS304 | |
แหวนรองกันรั่ว | ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้ |

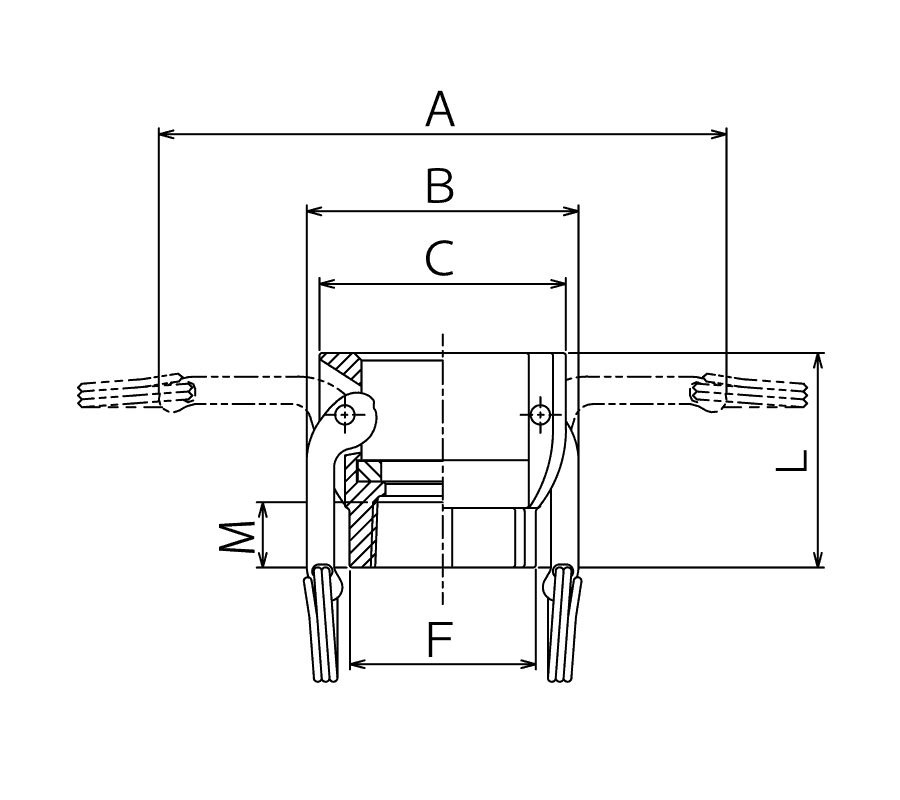

รุ่น | ขนาดเกลียว | ขนาด (มม.) | ||||||
---|---|---|---|---|---|---|---|---|
A | B | C | F | L | M | S | ||
633-DB3/4PP | 3/4" | 109 | 61 | 57 | 41 | 57 | 19 | Rc3/4 |
633-DB1PP | 1" | 130 | 67 | 64 | 51 | 66 | 20 | Rc1 |
633-DB1-1/2PP | 1-1/2" | 187 | 87 | 82 | 68 | 71 | 22 | Rc1-1/2 |
633-DB2PP | 2" | 196 | 96 | 94 | 81 | 79 | 20 | Rc2 |
633-DB3PP | 3" | 249 | 137 | 130 | 108 | 94 | 32 | Rc3 |
* แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
