สากลข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
KAMLOK ADAPTER เกลียวตัวเมีย
- รุ่น | 633-AB-AL
- วัสดุ | อะลูมิเนียมอัลลอย
เชื่อมต่อง่าย
วัสดุอื่น ๆ
คุณสมบัติผลิตภัณฑ์
-
เชื่อมต่อง่าย
เชื่อมต่อง่าย
KAMLOK ADAPTER เกลียวตัวเมีย
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
- KAMLOK
- อะแดปเตอร์
- ขนาดการเชื่อมต่อ
- 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4, 5, 6
- ฝั่งเครื่องจักร
- เกลียวตัวเมีย
- ขนาดการเชื่อมต่อ
- Rc1/2, Rc3/4, Rc1, Rc1-1/4, Rc1-1/2, Rc2, Rc2-1/2, Rc3, Rc4, Rc5, Rc6
| หมายเลขรุ่น | 633-AB-AL | |
|---|---|---|
| วัสดุหลัก | ||
| ฟังก์ชัน | ||
| ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน | |
| การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
| รายละเอียดวัสดุ | ตัวข้อต่อ | อะลูมิเนียมอัลลอย (ADC12,5"～: AC4CH) |

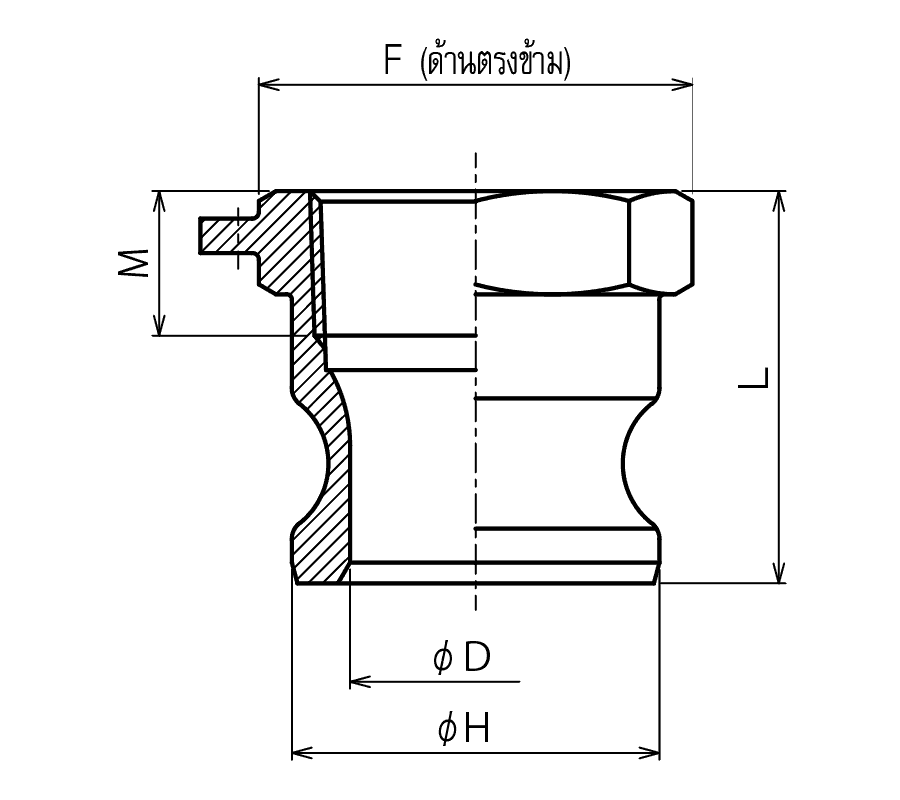

ตารางข้อมูลจำเพาะ KAMLOK
| รุ่น | ขนาดเกลียว | ขนาด (มม.) | |||||
|---|---|---|---|---|---|---|---|
| D | F | H | L | M | S | ||
| 633-AB1/2AL | 1/2" | 14 | 35 | 32 | 41 | 15 | Rc1/2 |
| 633-AB3/4AL | 3/4" | 20 | 35 | 32 | 41 | 15 | Rc3/4 |
| 633-AB1AL | 1" | 24 | 41 | 37 | 50 | 18 | Rc1 |
| 633-AB1-1/4AL | 1-1/4" | 29 | 48 | 45 | 56 | 18 | Rc1-1/4 |
| 633-AB1-1/2AL | 1-1/2" | 37 | 59 | 53 | 57 | 21 | Rc1-1/2 |
| 633-AB2AL | 2" | 48 | 68 | 63 | 62 | 25 | Rc2 |
| 633-AB2-1/2AL | 2-1/2" | 56 | 84 | 76 | 84 | 28 | Rc2-1/2 |
| 633-AB3AL | 3" | 72 | 100 | 92 | 71 | 31 | Rc3 |
| 633-AB4AL | 4" | 98 | 129 | 120 | 81 | 37 | Rc4 |
| 633-AB5AL | 5" | 121 | 149 | 146 | 85 | 40 | Rc5 |
| 633-AB6AL | 6" | 149 | 191 | 176 | 86 | 41 | Rc6 |
* อะแดปเตอร์ 1/2” สามารถเชื่อมต่อกับข้อต่อ 3/4” ได้ * อะแดปเตอร์ 3/4” สามารถเชื่อมต่อกับข้อต่อ 1/2” ได้ * ใช้การฉีดขึ้นรูปโลหะสำหรับขนาด 4” และผลิตภัณฑ์ที่เล็กกว่า * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS
ลิงก์ที่เกี่ยวข้อง
ข้อควรระวัง
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
