・KAMLOK COUPLER เกลียวตัวผู้

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

KAMLOK COUPLER เกลียวตัวผู้ ประเภท TWINLOK

รุ่น | 633-BBL-SST
วัสดุ | สแตนเลส

Features

ปลอดภัย
เพิ่มความสามารถในการทำงาน
ติดตั้งและถอดได้ง่าย
ทนต่อการกัดกร่อน

วิดีโอที่เกี่ยวข้อง

ดาวน์โหลดเอกสาร

วัสดุอื่น ๆ

คุณสมบัติผลิตภัณฑ์

ปลอดภัย

มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ

คลิกที่นี่เพื่อชมวิดีโอ

ปลอดภัย

มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ

คลิกที่นี่เพื่อชมวิดีโอ
เพิ่มความสามารถในการทำงาน

มีฟังก์ชันล็อคก้านแคมล็อคเพื่อให้ใส่
อะแดปเตอร์ได้ง่าย

เพิ่มความสามารถในการทำงาน

มีฟังก์ชันล็อคก้านแคมล็อคเพื่อให้ใส่
อะแดปเตอร์ได้ง่าย
ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน

ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ทนต่อการกัดกร่อน

ทนต่อการกัดกร่อนเพื่ออายุการใช้งานยาวนาน ความทนทานที่ดีเยี่ยมและผลกระทบต่อของไหลน้อยที่สุด

ทนต่อการกัดกร่อน

ทนต่อการกัดกร่อนเพื่ออายุการใช้งานยาวนาน ความทนทานที่ดีเยี่ยมและผลกระทบต่อของไหลน้อยที่สุด

ภาพรวม
ความช่วยเหลือ
ดาวน์โหลด

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

KAMLOK: ข้อต่อ
ขนาดการเชื่อมต่อ: 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4

ฝั่งเครื่องจักร: เกลียวตัวผู้
ขนาดการเชื่อมต่อ: R1/2, R3/4, R1, R1-1/4, R1-1/2, R2, R2-1/2, R3, R4

หมายเลขรุ่น		633-BBL-SST
วัสดุหลัก		สแตนเลส
ฟังก์ชัน		สายล็อกคล้อง
ของไหล		น้ำ (ยกเว้นน้ำดื่ม)　ลม　น้ำมัน　อาหารและเครื่องดื่ม　สารเคมีและเครื่องสำอาง　สารละลายและสี
การปฏิบัติตามกฎหมาย		ถูกต้องตาม RoHS 2
รายละเอียดวัสดุ	ตัวข้อต่อ	SCS14 (เทียบเท่า SUS316)
	ก้านแคมล็อค	SCS14 (เทียบเท่า SUS316)
	ชิ้นส่วนยึดอยู่กับที่	SUS304
	พิน ･ แหวน	SUS304
	แหวนรองกันรั่ว	ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้

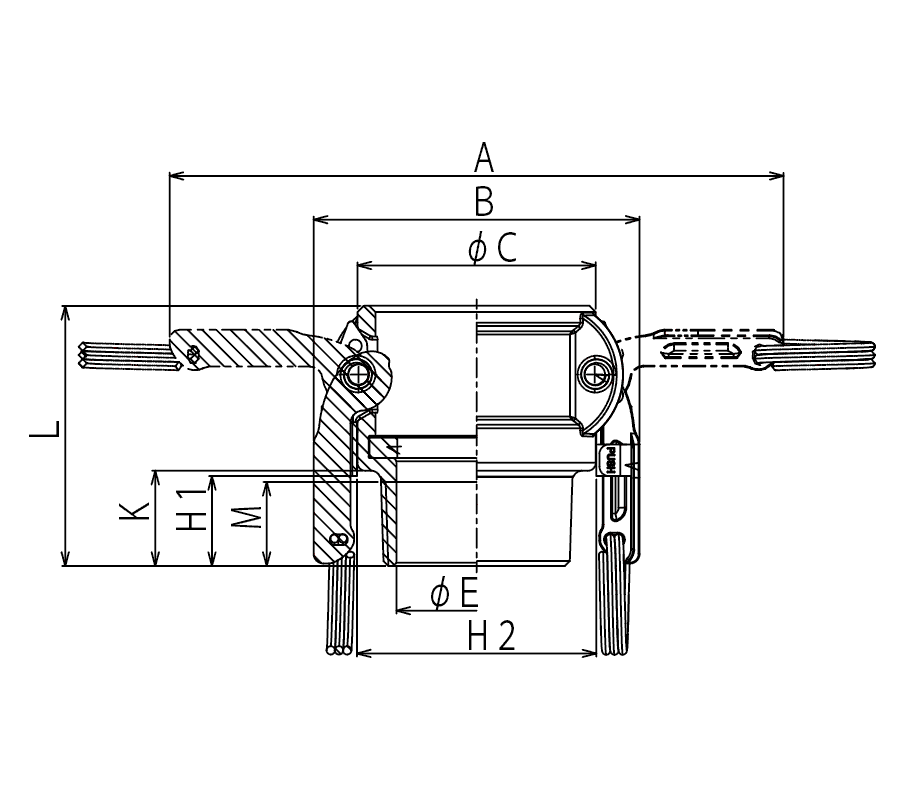

ตารางข้อมูลจำเพาะ KAMLOK

รุ่น	ขนาดเกลียว	ขนาด (มม.)
รุ่น	ขนาดเกลียว	K	L	A	B	C	E	H1	H2	M	S
633-BBL1/2SST	1/2"	18	50	112	66	41	14	41	30	14	R1/2
633-BBL3/4SST	3/4"	20	50	12	66	41	19	41	30	16	R3/4
633-BBL1SST	1"	23	64	139	76	47	25	46	30	18	R1
633-BBL1-1/4SST	1-1/4"	26	73	176	85	58	32	58	20	21	R1-1/4
633-BBL1-1/2SST	1-1/2"	26	73	184	93	65	38	66	15	21	R1-1/2
633-BBL2SST	2"	30	82	193	103	75	49	75	12	25	R2
633-BBL2-1/2SST	2-1/2"	34	89	205	125	90	61	93	9	29	R2-1/2
633-BBL3SST	3"	36	95	248	141	108	76	112	6	31	R3
633-BBL4SST	4"	40	102	277	169	140	94	140	4	37	R4

* ข้อต่อ 1/2” สามารถเชื่อมต่อกับอะแดปเตอร์ 3/4” ได้ * ข้อต่อ 3/4” สามารถเชื่อมต่อกับอะแดปเตอร์ 1/2” ได้ * แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS

ลิงก์ที่เกี่ยวข้อง

ข้อควรระวัง

*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
