สากลข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
KAMLOK ADAPTER หางปลาไหล
- รุ่น | 633-E-AL
- วัสดุ | อะลูมิเนียมอัลลอย
เชื่อมต่อง่าย
วัสดุอื่น ๆ
คุณสมบัติผลิตภัณฑ์
-
เชื่อมต่อง่าย
เชื่อมต่อง่าย
KAMLOK ADAPTER หางปลาไหล
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
- ฝั่งท่ออ่อน
- การขันแน่นท่ออ่อน
- เส้นผ่านศูนย์กลางภายในของท่ออ่อน (มม.)
- 19, 25, 32, 38, 50, 63, 75, 100, 125, 150
- KAMLOK
- อะแดปเตอร์
- ขนาดการเชื่อมต่อ
- 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4, 5, 6
| หมายเลขรุ่น | 633-E-AL | |
|---|---|---|
| วัสดุหลัก | ||
| ฟังก์ชัน | ||
| ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน | |
| การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
| รายละเอียดวัสดุ | ตัวข้อต่อ | อะลูมิเนียมอัลลอย (ADC12,5"～: AC4CH) |

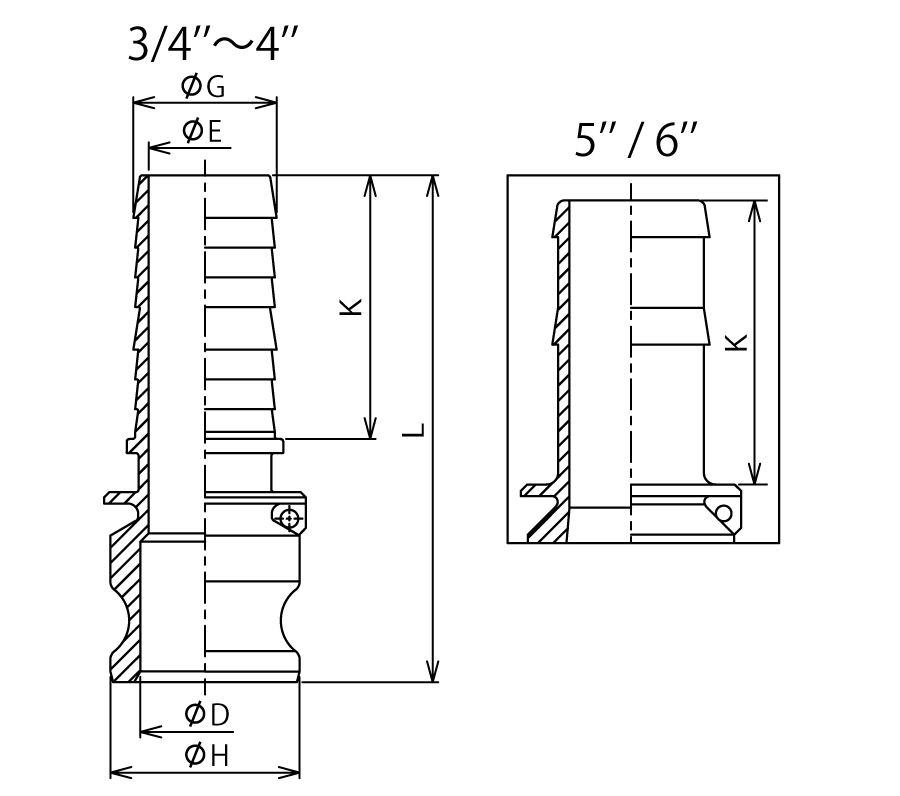

ตารางข้อมูลจำเพาะ KAMLOK
| รุ่น | ข้อมูลจำเพาะของข้อต่อ | ขนาด (มม.) | |||||
|---|---|---|---|---|---|---|---|
| D | E | G | H | K | L | ||
| 633-E3/4AL | 1/2" | 20 | 14 | 21 | 32 | 51 | 101 |
| 633-E1AL | 3/4" | 21 | 18 | 27 | 37 | 58 | 114 |
| 633-E1-1/4AL | 1" | 28 | 24 | 34 | 45 | 59 | 126 |
| 633-E1-1/2AL | 1-1/4" | 33 | 29 | 40 | 53 | 74 | 143 |
| 633-E2AL | 1-1/2" | 44 | 39 | 53 | 63 | 87 | 164 |
| 633-E2-1/2AL | 2" | 56 | 51 | 67 | 76 | 93 | 169 |
| 633-E3AL | 2-1/2" | 70 | 65 | 79 | 92 | 113 | 190 |
| 633-E4AL | 3" | 96 | 90 | 105 | 120 | 127 | 209 |
| 633-E5AL | 4" | 114 | 114 | 134 | 146 | 127 | 196 |
| 633-E6AL | 5" | 149 | 142 | 157 | 176 | 146 | 224 |
* อะแดปเตอร์ 3/4” สามารถเชื่อมต่อกับข้อต่อ 1/2” ได้ * ใช้การฉีดขึ้นรูปโลหะสำหรับขนาด 4” และผลิตภัณฑ์ที่เล็กกว่า * รูปทรงของข้อต่อหางปลาไหลอาจมีการเปลี่ยนแปลงขึ้นอยู่กับขนาด
ลิงก์ที่เกี่ยวข้อง
ข้อควรระวัง
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
*กรณีใช้วิธีการย้ำหัวในการต่อสายยาง ปลายสายยางอาจเกิดการผิดรูปหรือแตกลายงาโดยขึ้นอยู่กับสภาพต่างๆ ดังนั้นตรวจเช็กอย่าให้มีการรั่วไหล รอยแตกลายงา หรือความผิดปกติอื่นๆ ก่อนใช้งาน
ท่ออ่อนที่ใช้งานร่วมกันได้: 32
|
ชื่อท่ออ่อน | ECORON HOSE | TOYOFUSSO HOSE | TOYOFUSSO-E HOSE | TOYOFUSSO-S HOSE | TOYOFUSSO SOFT HOSE | TOYOFUSSO SOFT-S HOSE | HYPER TOYORON HOSE | HYBRID TOYOFOODS HOSE | HYBRID TOYORON HOSE | HYBRID TOYOSILICONE HOSE | SUPER TOYORON HOSE | TOYOBIO PRO HOSE | TOYOFOODS HOSE | TOYORING HOSE | TOYORING-F HOSE | TOYORON HOSE | TOYOSPRING HOSE | TOYOSILICONE HOSE | TOYOSILICONE-P HOSE | TOYOSILICONE-S HOSE | TOYOSILICONE-S2 HOSE | TOYOSILICONE STEAM HOSE | TOYOSILICONE THERMO HOSE | FLAMEBLC HOSE | FUSSOTHERMO-S100°C HOSE | HYBRID TOYODROP HOSE | ECORON-S HOSE | TOYOFOODS-S HOSE | TOYOFOODS EARTH HOSE | TOYOTOP-E HOSE | TOYOTOP-E100°C HOSE | TOYOSILICONE STEAM S HOSE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| วัสดุหลัก | โพลีโอเลฟินเรซิน | เตตราฟลูออโรเรซิน | เตตราฟลูออโรเรซิน | เตตราฟลูออโรเรซิน | เตตราฟลูออโรเรซิน | เตตราฟลูออโรเรซิน | PVC อ่อน | PVC อ่อน | PVC อ่อน | ยางซิลิโคน | PVC อ่อน | PVC อ่อน | PVC อ่อน | PVC อ่อน | PVC อ่อน | PVC อ่อน | PVC อ่อน | ยางซิลิโคน | ยางซิลิโคน | ยางซิลิโคน | ยางซิลิโคน | ยางซิลิโคน | ยางซิลิโคน | PVC อ่อน | เตตราฟลูออโรเรซิน | PVC อ่อน | โพลีโอเลฟินเรซิน | PVC อ่อน | PVC อ่อน | PVC อ่อน | เรซิน โพลียูริเทน แบบพิเศษ | ยางซิลิโคน | |
| ช่วงอุณหภูมิการใช้งาน | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~100℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -10℃~50℃ | -5℃~100℃ | -30℃~140℃ | |
| หมายเลขรุ่น | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSITH | FB | FSTH100C | HTD | ECS | TFS | TFE | TPE | TPE100C | TSISTMS | |
| รุ่นข้อต่อ |
เส้นผ่านศูนย์กลางภายในที่ระบุของท่ออ่อนที่ใช้งานร่วมกันได้ (มม.)
ข้อมูลจำเพาะของข้อต่อ
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 633-E3/4AL |
1/2"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| 633-E1AL |
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| 633-E1-1/4AL |
1"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E1-1/2AL |
1-1/4"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2AL |
1-1/2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2-1/2AL |
2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | - |
| 633-E3AL |
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | ◯ | - |
| 633-E4AL |
3"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | - | - |
| 633-E5AL |
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 633-E6AL |
5"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
