สากลข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
KAMLOK COUPLER เกลียวตัวเมีย ประเภท TWINLOK
- รุ่น | 633-DBL-AL
- วัสดุ | อะลูมิเนียมอัลลอย
Features
-
ปลอดภัย
-
เพิ่มความสามารถในการทำงาน
-
ติดตั้งและถอดได้ง่าย
วิดีโอที่เกี่ยวข้อง
ดาวน์โหลดเอกสาร
วัสดุอื่น ๆ
คุณสมบัติผลิตภัณฑ์
-
ปลอดภัย
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
ปลอดภัย
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
-
เพิ่มความสามารถในการทำงาน
สามารถยึดก้านล็อคไว้ในตำแหน่งเปิดชั่วคราว ช่วยให้งานเชื่อมต่อสะดวกมากยิ่งขึ้น
เพิ่มความสามารถในการทำงาน
สามารถยึดก้านล็อคไว้ในตำแหน่งเปิดชั่วคราว ช่วยให้งานเชื่อมต่อสะดวกมากยิ่งขึ้น
-
ติดตั้งและถอดได้ง่าย
เพียงแค่เสียบอะแดปเตอร์เข้าในข้อต่อและดึงก้านแคมล็อคบนข้อต่อ การดำเนินการเสร็จสิ้นภายในไม่กี่วินาที
ติดตั้งและถอดได้ง่าย
เพียงแค่เสียบอะแดปเตอร์เข้าในข้อต่อและดึงก้านแคมล็อคบนข้อต่อ การดำเนินการเสร็จสิ้นภายในไม่กี่วินาที
KAMLOK COUPLER เกลียวตัวเมีย
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
- KAMLOK
- ข้อต่อ
- ขนาดการเชื่อมต่อ
- 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4
- ฝั่งเครื่องจักร
- เกลียวตัวเมีย
- ขนาดการเชื่อมต่อ
- Rc1/2, Rc3/4, Rc1, Rc1-1/4, Rc1-1/2, Rc2, Rc2-1/2, Rc3, Rc4
| หมายเลขรุ่น | 633-DBL-AL | |
|---|---|---|
| วัสดุหลัก | ||
| ฟังก์ชัน | ||
| ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน | |
| การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
| รายละเอียดวัสดุ | ตัวข้อต่อ | อะลูมิเนียมอัลลอย (ADC12) |
| ก้านแคมล็อค | SCS14 (เทียบเท่า SUS316) | |
| ชิ้นส่วนยึดอยู่กับที่ | SUS304 | |
| พิน ･ แหวน | SUS304 | |
| แหวนรองกันรั่ว | ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้ | |

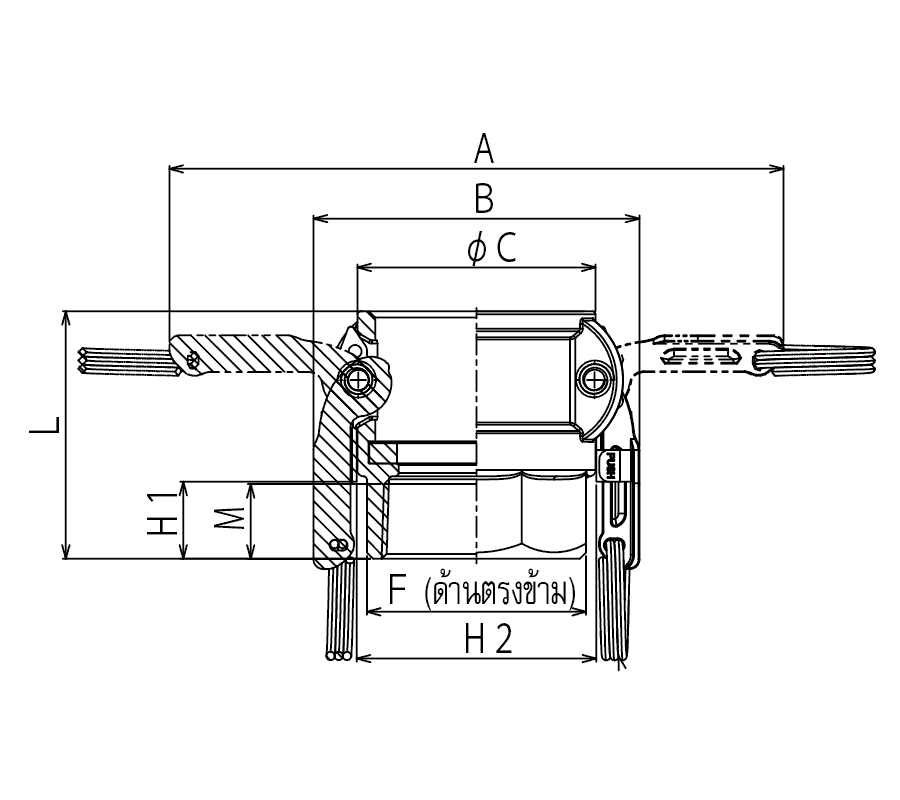

ตารางข้อมูลจำเพาะ KAMLOK
| รุ่น | ขนาดเกลียว | ขนาด (มม.) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DBL1/2AL | 1/2" | 112 | 66 | 41 | 32 | 51 | 15 | Rc1/2 |
| 633-DBL3/4AL | 3/4" | 112 | 66 | 41 | 35 | 51 | 15 | Rc3/4 |
| 633-DBL1AL | 1" | 139 | 76 | 47 | 41 | 62 | 18 | Rc1 |
| 633-DBL1-1/4AL | 1-1/4" | 176 | 85 | 58 | 50 | 69 | 19 | Rc1-1/4 |
| 633-DBL1-1/2AL | 1-1/2" | 184 | 93 | 65 | 59 | 72 | 22 | Rc1-1/2 |
| 633-DBL2AL | 2" | 193 | 103 | 75 | 69 | 78 | 23 | Rc2 |
| 633-DBL2-1/2AL | 2-1/2" | 205 | 125 | 90 | 84 | 89 | 29 | Rc2-1/2 |
| 633-DBL3AL | 3" | 248 | 141 | 108 | 99 | 91 | 30 | Rc3 |
| 633-DBL4AL | 4" | 277 | 169 | 140 | 129 | 98 | 36 | Rc4 |
* ข้อต่อขนาด 1/2″ สามารถเชื่อมต่อเข้ากับอะแดปเตอร์ขนาด 3/4″ ได้ * ข้อต่อขนาด 3/4″ สามารถเชื่อมต่อเข้ากับอะแดปเตอร์ขนาด 1/2″ได้ * แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS
ลิงก์ที่เกี่ยวข้อง
ข้อควรระวัง
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
