ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
Features
วิดีโอที่เกี่ยวข้อง
ดาวน์โหลดเอกสาร
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ
ผลิตจากพลาสติก มีน้ำหนักเบา ติดตั้งและถอดข้อต่อได้ง่าย และเคลื่อนย้ายสะดวก
ผลิตจากพลาสติก มีน้ำหนักเบา ติดตั้งและถอดข้อต่อได้ง่าย และเคลื่อนย้ายสะดวก
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ทนต่อสารเคมีดีเยี่ยม
ทนต่อสารเคมีดีเยี่ยม
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
หมายเลขรุ่น | 633-DBL-PP | |
---|---|---|
วัสดุหลัก | ||
ฟังก์ชัน | ||
ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน อาหารและเครื่องดื่ม สารเคมีและเครื่องสำอาง สารละลายและสี | |
การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
รายละเอียดวัสดุ | ตัวข้อต่อ | ทำจากโพลีโพรพิลีน |
ก้านแคมล็อค | SCS14 (เทียบเท่า SUS316) | |
พิน ・ แหวน | SUS304 | |
ชิ้นส่วนยึดอยู่กับที่ | SUS304 | |
แหวนรองกันรั่ว | ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้ |

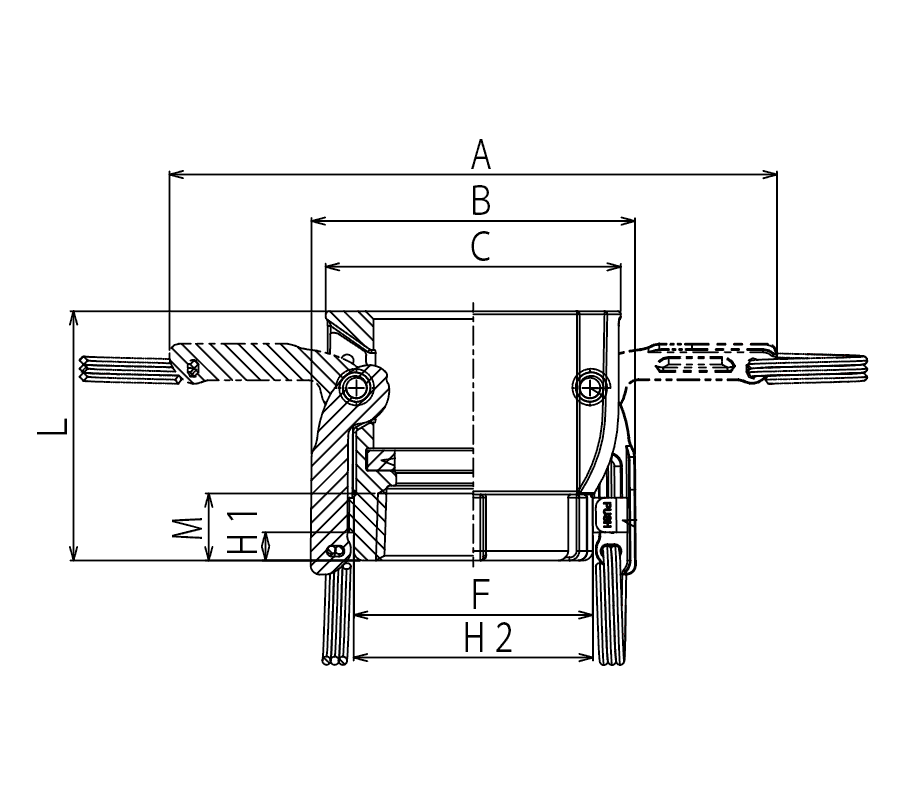

รุ่น | ขนาดเกลียว | ขนาด (มม.) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | C | F | H1 | H2 | L | M | S | ||
633-DBL1PP | 1" | 139 | 76 | 64 | 51 | 9 | 46 | 66 | 20 | Rc1 |
633-DBL1-1/2PP | 1-1/2" | 181 | 93 | 82 | 68 | 4 | 66 | 71 | 22 | Rc1-1/2 |
633-DBL2PP | 2" | 190 | 103 | 94 | 81 | 9 | 76 | 79 | 20 | Rc2 |
* แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
