KAMLOK COUPLER เกลียวตัวเมีย

TOP
・
ค้นหาผลิตภัณฑ์ | KAMLOK
・KAMLOK COUPLER เกลียวตัวเมีย

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

KAMLOK COUPLER เกลียวตัวเมีย ประเภท TWINLOK

รุ่น | 633-DBL-SST
วัสดุ | สแตนเลส

Features

ปลอดภัย
เพิ่มความสามารถในการทำงาน
ติดตั้งและถอดได้ง่าย
ทนต่อการกัดกร่อน

วิดีโอที่เกี่ยวข้อง

ดาวน์โหลดเอกสาร

วัสดุอื่น ๆ

คุณสมบัติผลิตภัณฑ์

ปลอดภัย

มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ

คลิกที่นี่เพื่อชมวิดีโอ

ปลอดภัย

มีฟังก์ชั่นการล็อคเพื่อป้องกันไม่ให้ก้านแคมล็อคหลุดออกอย่างไม่ได้ตั้งใจ

คลิกที่นี่เพื่อชมวิดีโอ
เพิ่มความสามารถในการทำงาน

สามารถยึดก้านล็อคไว้ในตำแหน่งเปิดชั่วคราว ช่วยให้งานเชื่อมต่อสะดวกมากยิ่งขึ้น

เพิ่มความสามารถในการทำงาน

สามารถยึดก้านล็อคไว้ในตำแหน่งเปิดชั่วคราว ช่วยให้งานเชื่อมต่อสะดวกมากยิ่งขึ้น
ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน

ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ทนต่อการกัดกร่อน

การออกแบบสแตนเลสที่กันสนิมและถูกสุขอนามัย

ทนต่อการกัดกร่อน

การออกแบบสแตนเลสที่กันสนิมและถูกสุขอนามัย

ภาพรวม
ความช่วยเหลือ
ดาวน์โหลด

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

KAMLOK: ข้อต่อ
ขนาดการเชื่อมต่อ: 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4

ฝั่งเครื่องจักร: เกลียวตัวเมีย
ขนาดการเชื่อมต่อ: Rc1/2, Rc3/4, Rc1, Rc1-1/4, Rc1-1/2, Rc2, Rc2-1/2, Rc3, Rc4

หมายเลขรุ่น		633-DBL-SST
วัสดุหลัก		สแตนเลส
ฟังก์ชัน		สายล็อกคล้อง
ของไหล		น้ำ (ยกเว้นน้ำดื่ม)　ลม　น้ำมัน　อาหารและเครื่องดื่ม　สารเคมีและเครื่องสำอาง　สารละลายและสี
การปฏิบัติตามกฎหมาย		ถูกต้องตาม RoHS 2
รายละเอียดวัสดุ	ตัวข้อต่อ	SCS14 (เทียบเท่า SUS316)
	ก้านแคมล็อค	SCS14 (เทียบเท่า SUS316)
	ชิ้นส่วนยึดอยู่กับที่	SUS304
	พิน ･ แหวน	SUS304
	แหวนรองกันรั่ว	ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้

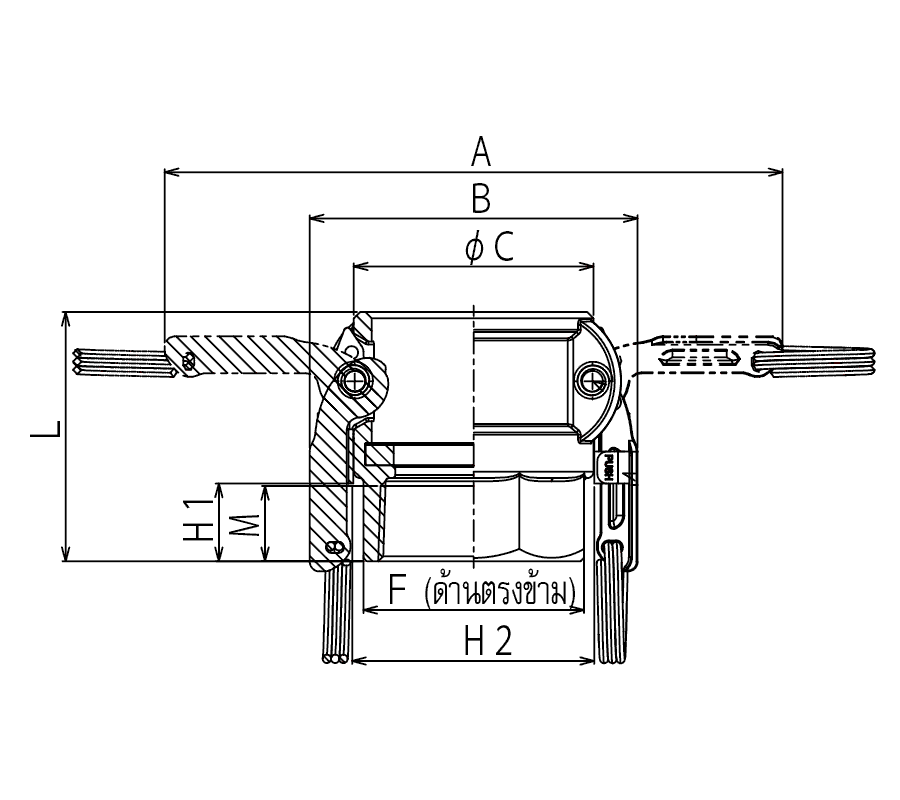

ตารางข้อมูลจำเพาะ KAMLOK

รุ่น	ขนาดเกลียว	ขนาด (มม.)
รุ่น	ขนาดเกลียว	A	B	C	F	H1	H2	L	M	S
633-DBL1/2SST	1/2"	112	66	41	32	10	41	51	15	Rc1/2
633-DBL3/4SST	3/4"	112	66	41	35	10	41	51	15	Rc3/4
633-DBL1SST	1"	139	76	47	41	7	46	62	18	Rc1
633-DBL1-1/4SST	1-1/4"	176	85	58	48	17	58	69	19	Rc1-1/4
633-DBL1-1/2SST	1-1/2"	184	93	65	59	20	66	72	21	Rc1-1/2
633-DBL2SST	2"	193	103	75	69	24	75	78	23	Rc2
633-DBL2-1/2SST	2-1/2"	205	125	90	83	32	93	89	29	Rc2-1/2
633-DBL3SST	3"	248	141	108	99	29	112	91	29	Rc3
633-DBL4SST	4"	277	169	140	130	33	140	95	33	Rc4

* ข้อต่อขนาด 1/2″ สามารถเชื่อมต่อเข้ากับอะแดปเตอร์ขนาด 3/4″ ได้ * ข้อต่อขนาด 3/4″ สามารถเชื่อมต่อเข้ากับอะแดปเตอร์ขนาด 1/2″ได้ * แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS

ลิงก์ที่เกี่ยวข้อง

ข้อควรระวัง

*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
