ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย
โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย
ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร
หมายเลขรุ่น | 633-BB-AL | |
---|---|---|
วัสดุหลัก | ||
ฟังก์ชัน | ||
ของไหล | น้ำ (ยกเว้นน้ำดื่ม) ลม น้ำมัน | |
การปฏิบัติตามกฎหมาย | ถูกต้องตาม RoHS 2 | |
รายละเอียดวัสดุ | ตัวข้อต่อ | อะลูมิเนียมอัลลอย (ADC12,5"~: AC4CH) |
ก้านแคมล็อค | SCS14 (เทียบเท่า SUS316) | |
พิน ・ แหวน | SUS304 | |
แหวนรองกันรั่ว | ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้ |

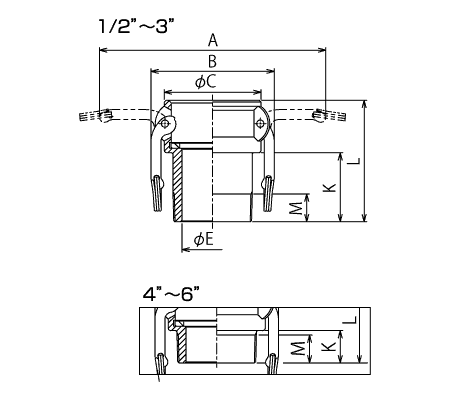

รุ่น | ขนาดเกลียว | ขนาด (มม.) | |||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | E | K | L | M | S | ||
633-BB1/2AL | 1/2" | 109 | 61 | 41 | 15 | 30 | 62 | 14 | R1/2 |
633-BB3/4AL | 3/4" | 109 | 61 | 41 | 20 | 32 | 64 | 16 | R3/4 |
633-BB1AL | 1" | 130 | 67 | 47 | 25 | 35 | 76 | 18 | R1 |
633-BB1-1/4AL | 1-1/4" | 179 | 79 | 58 | 33 | 58 | 105 | 21 | R1-1/4 |
633-BB1-1/2AL | 1-1/2" | 187 | 87 | 65 | 40 | 58 | 105 | 21 | R1-1/2 |
633-BB2AL | 2" | 196 | 96 | 75 | 49 | 58 | 110 | 25 | R2 |
633-BB2-1/2AL | 2-1/2" | 208 | 108 | 90 | 63 | 63 | 118 | 29 | R2-1/2 |
633-BB3AL | 3" | 249 | 137 | 108 | 76 | 77 | 136 | 31 | R3 |
633-BB4AL | 4" | 277 | 166 | 140 | 95 | 42 | 102 | 37 | R4 |
633-BB5AL | 5" | 302 | 191 | 165 | 124 | 45 | 105 | 39 | R5 |
633-BB6AL | 6" | 409 | 255 | 198 | 149 | 43 | 116 | 37 | R6 |
* ข้อต่อ 1/2” สามารถเชื่อมต่อกับอะแดปเตอร์ 3/4” ได้ * ข้อต่อ 3/4” สามารถเชื่อมต่อกับอะแดปเตอร์ 1/2” ได้ * ใช้การฉีดขึ้นรูปโลหะสำหรับขนาด 4” และผลิตภัณฑ์ที่เล็กกว่า * รูปทรงของข้อต่อหางปลาไหลอาจมีการเปลี่ยนแปลงขึ้นอยู่กับขนาด * แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS
*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
