KAMLOK COUPLER เกลียวตัวผู้

TOP
・
ค้นหาผลิตภัณฑ์ | KAMLOK
・KAMLOK COUPLER เกลียวตัวผู้

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

รุ่น | 633-BB-SST
วัสดุ | สแตนเลส

Features

ติดตั้งและถอดได้ง่าย
ทนต่อการกัดกร่อน
ปลอดภัย

ดาวน์โหลดเอกสาร

วัสดุอื่น ๆ

คุณสมบัติผลิตภัณฑ์

ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน

ติดตั้งและถอดได้ง่าย

ก้านแคมล็อคที่ช่วยให้สามารถติดตั้งและถอดข้อต่อได้ง่าย ซึ่งช่วยเพิ่มความสามารถในการทำงาน
ทนต่อการกัดกร่อน

ทนต่อการกัดกร่อนเพื่ออายุการใช้งานยาวนาน ความทนทานที่ดีเยี่ยมและผลกระทบต่อของไหลน้อยที่สุด

ทนต่อการกัดกร่อน

ทนต่อการกัดกร่อนเพื่ออายุการใช้งานยาวนาน ความทนทานที่ดีเยี่ยมและผลกระทบต่อของไหลน้อยที่สุด
ทนต่อแรงสั่นสะเทือนอย่างไร้กังวล

โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย

ทนต่อแรงสั่นสะเทือนอย่างไร้กังวล

โครงสร้างก้านคู่ทนทานต่อแรงสั่นสะเทือน ช่วยป้องกันไม่ให้ก้านแคมล็อคหลุดออก เพื่อการทำงานที่ปลอดภัย

ภาพรวม
ความช่วยเหลือ
ดาวน์โหลด

KAMLOK COUPLER เกลียวตัวผู้

ข้อต่อสำหรับระบบท่อในโรงงานหรือข้อต่อแบบติดตั้งในเครื่องจักร

KAMLOK: ข้อต่อ
ขนาดการเชื่อมต่อ: 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3, 4, 5, 6

ฝั่งเครื่องจักร: เกลียวตัวผู้
ขนาดการเชื่อมต่อ: R1/2, R3/4, R1, R1-1/4, R1-1/2, R2, R2-1/2, R3, R4, R5, R6

หมายเลขรุ่น		633-BB-SST
วัสดุหลัก		สแตนเลส
ฟังก์ชัน
ของไหล		น้ำ (ยกเว้นน้ำดื่ม)　ลม　น้ำมัน　อาหารและเครื่องดื่ม　สารเคมีและเครื่องสำอาง　สารละลายและสี
การปฏิบัติตามกฎหมาย		ถูกต้องตาม RoHS 2
รายละเอียดวัสดุ	ตัวข้อต่อ	SCS14 (เทียบเท่า SUS316)
	ก้านแคมล็อค	SCS14 (เทียบเท่า SUS316)
	พิน ･ แหวน	SUS304
	แหวนรองกันรั่ว	ยาง NBR *สามารถเลือกใช้แหวนรองกันรั่วให้สอดคล้องกับของไหลได้

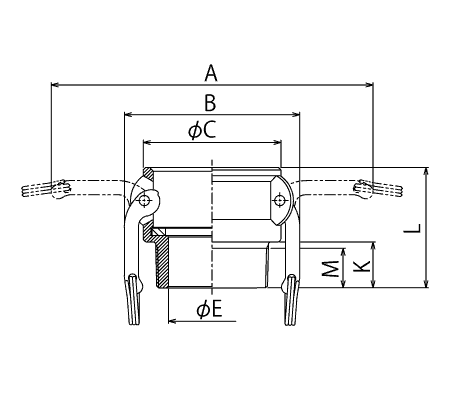

ตารางข้อมูลจำเพาะ KAMLOK

รุ่น	ขนาดเกลียว	ขนาด (มม.)
รุ่น	ขนาดเกลียว	A	B	C	E	K	L	M	S
633-BB1/2SST	1/2"	109	61	41	14	18	50	14	R1/2
633-BB3/4SST	3/4"	109	61	41	14	20	52	16	R3/4
633-BB1SST	1"	130	67	47	25	23	64	18	R1
633-BB1-1/4SST	1-1/4"	179	79	58	32	26	73	21	R1-1/4
633-BB1-1/2SST	1-1/2"	187	87	65	38	26	73	21	R1-1/2
633-BB2SST	2"	196	96	75	49	30	82	25	R2
633-BB2-1/2SST	2-1/2"	208	108	90	61	34	89	29	R2-1/2
633-BB3SST	3"	249	137	108	76	36	95	31	R3
633-BB4SST	4"	277	166	140	94	40	102	37	R4
633-BB5SST	5"	302	191	165	124	45	105	40	R5
633-BB6SST	6"	409	255	198	149	43	116	38	R6

* ข้อต่อ 1/2” สามารถเชื่อมต่อกับอะแดปเตอร์ 3/4” ได้ * ข้อต่อ 3/4” สามารถเชื่อมต่อกับอะแดปเตอร์ 1/2” ได้ * แหวนรองกันรั่วยาง NBR ติดตั้งมาเป็นมาตรฐาน * สกรูเป็นเกลียวเทเปอร์ท่อมาตรฐาน JIS

ลิงก์ที่เกี่ยวข้อง

ข้อควรระวัง

*ขอแนะนำให้ใช้ข้อต่อและอะแดปเตอร์ที่ทำจากขนาดและวัสดุชนิดเดียวกันเมื่อเชื่อมต่อข้อต่อ การใช้งานข้อต่อและอะแดปเตอร์ที่ทำจากวัสดุต่างชนิดกันอาจทำให้เกิดการกัดกร่อน (การกัดกร่อนทางไฟฟ้า)
