รหัสสินค้า: TPE TOYOTOP-E HOSE

  • ได้มาตรฐาน RoHS2

TOYOTOP-E Hose (สำหรับป้องกันไฟฟ้าสถิต)

TOYOTOP-E Hose เป็นท่ออ่อนทนแรงดัน ใช้ในงานจ่ายแรงดันและงานสุญญากาศ (งานดูด) ผลิตจาก PVC อ่อน

มีโครงสร้างพิเศษที่ช่วยกระจายไฟฟ้าสถิตภายในท่ออ่อน ป้องกันการยึดติดและอุดตันด้านใน ทั้งยังเสริมความเสถียรให้การลำเลียงสามารถทำได้นานขึ้น เหมาะสำหรับการลำเลียงวัสดุพลาสติกที่เป็นผงและเม็ด (ยกเว้นอาหารและยา)

คลิกที่นี่เพื่อดูสาเหตุที่ทำให้ฤทธิ์ป้องกันไฟฟ้าสถิตย์อยู่ได้นาน

ข้อควรระวัง

*ควรใช้ TOYOTOP-E Hose กับสายกราวด์โดยเฉพาะ เพื่อการป้องกันไฟฟ้าสถิตได้นานอย่างมีประสิทธิภาพ
ดูวิธีการติดตั้งคลิปต่อกราวด์ได้ที่นี่

  • โปรไฟล์
  • ตัวอย่างการใช้งาน
  • ตารางมาตรฐานเเยกตามขนาด
ประเภทการใช้งาน สำหรับวัสดุที่เป็นเม็ดและผง(ป้องกันไฟฟ้าสถิต)
ของเหลว ผง
ฟังก์ชัน
  • ความยืดหยุ่น
  • ความโปร่งใส
  • งานแรงดัน
  • ป้องกันการบิดงอและป้องกันการยุบตัว
  • ป้องกันไฟฟ้าสถิต
  • สุญญากาศ
  • ไม่ต้องกำจัดแยกประเภท
ข้อบังคับ ถูกต้องตามมาตรฐาน RoHS2 ฉบับแก้ไข
คุณลักษณะเฉพาะของผลิตภัณฑ์ วัสดุหลัก: PVC อ่อน
วัสดุเสริมแรง: PVC แข็ง
ID: 32 mm ~ 63.5 mm
ช่วงอุณหภูมิใช้งาน: -10℃ ~50℃

คุณสมบัติ:

  • ประโยชน์ที่ 1

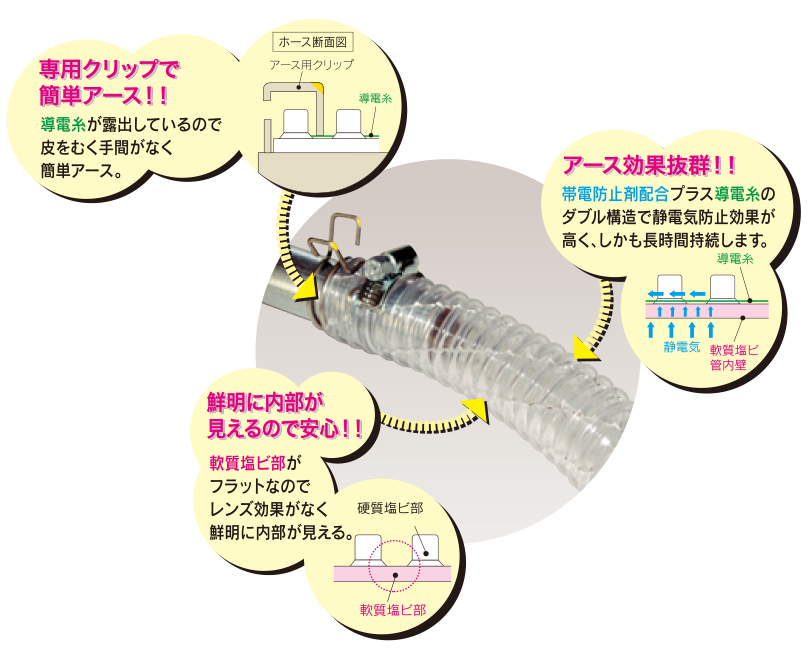

    • สารป้องกันไฟฟ้าสถิตและเส้นใยนำไฟฟ้าแบบพิเศษจะช่วยป้องกันประจุไฟฟ้าสถิตได้เป็นเวลานาน คุณสมบัติดังกล่าวยังช่วยป้องกันไม่ให้วัสดุที่เป็นผงและเม็ดเกิดการอุดตัน และช่วยเพิ่มความสามารถในการผลิต
    • ท่ออ่อนชนิดนี้มีการป้องกันไม่ให้ของไหลยึดเกาะที่ชั้นด้านในของท่ออ่อน คุณสมบัติดังกล่าวจะช่วยรักษาความโปร่งใส และให้ประสิทธิภาพในการตรวจสอบที่สูง

  • ประโยชน์ที่ 2

    • การต่อคลิปต่อกราวด์เฉพาะเข้ากับเส้นใยนำไฟฟ้าบนพื้นผิวด้านนอกของท่ออ่อน ช่วยให้ไม่ต้องปอกผิวท่ออ่อนซึ่งยุ่งยาก และช่วยลดเวลาในการทำงาน
      * ดูวิธีการติดตั้งคลิปสำหรับสายดินได้ที่นี่
    • ปฏิบัติงานได้อย่างปลอดภัยเนื่องจากไม่มีการคายประจุไฟฟ้าสถิตซึ่งไม่พึงประสงค์ต่อร่างกายมนุษย์
    • สำหรับงานแรงดันและแรงดูด

  • ถูกต้องตามกฎหมายและข้อบังคับต่างๆ ที่เกี่ยวกับความปลอดภัยและมั่นคง

    • ได้มาตรฐาน RoHS2 ฉบับแก้ไข

ข้อเสนอ

  • ข้อเสนอตามการใช้งาน
    ลำเลียงเม็ดพลาสติก สำหรับกระบวนการฉีดขึ้นรูป
    ลดของเสียและปัญหาการผลิตเพื่อประสิทธิภาพการผลิตที่ดีขึ้น! 1. ลดของเสียจากการผลิต...

    ดูรายละเอียด

ตารางมาตรฐานเเยกตามขนาด: ช่วงอุณหภูมิใช้งาน -10℃ ~ 50℃

รหัสสินค้า ID×OD
(mm)
ระยะพิทช์
(mm)
แรงดันใช้งาน
(MPa)
อุณหภูมิที่ทำให้เสียสภาพจากการดูด
(-0.1MPa)
น้ำหนักมาตรฐาน
(kg/ม้วน)
ความยาวมาตรฐาน
(m)
รัศมีโค้งงอขั้นต่ำ
(mm)
TPE032-20 32.0×41.6 9 -0.1~0.15 55 7.4 20 100
TPE038-20 38.0×48.4 9.5 -0.1~0.15 55 9.6 20 120
TPE050-20 50.8×63.0 10 -0.1~0.10 55 16 20 200
TPE065-20 63.5×78.9 14.3 -0.1~0.10 55 25 20 260

การบรรจุ: การห่อฟิล์ม

* อุณหภูมิที่ทำให้เสียสภาพจากการดูด คืออุณหภูมิที่ท่ออ่อนเปลี่ยนรูปเมื่อด้านในของท่ออ่อน (ในสภาพตรง) ถูกลดแรงดันลงเหลือ -0.1 MPa (-760 mmHg) ซึ่งไม่ใช่อุณหภูมิขีดสุดที่สามารถใช้งานได้ของท่ออ่อน
* -0.1 MPa เป็นเพียงค่าโดยประมาณ ผลิตภัณฑ์อาจไม่สามารถใช้งานได้ในบางลักษณะการใช้งาน โปรดดู “แรงดันสุญญากาศอ้างอิงในแต่ละท้องถิ่น

สำหรับส่วนหางปลาไหล ให้ใช้หางปลาไหลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายในของสายยาง 5% ถึง 15% (ขึ้นอยู่กับขนาดเส้นผ่านศูนย์กลางภายในของสายยาง)
*คลิกที่นี่เพื่อดูตารางเทียบขนาด

คลิปสำหรับสายดิน (สำหรับท่ออ่อน TOYOTOP-E โดยเฉพาะ)

รหัสสินค้า ท่ออ่อนที่เข้ากันได้ TOYOTOP-E Hose หีบห่อ (ชิ้น)

* ไม่ใช่แคลมป์รัดท่ออ่อน
TPEC-032 TOYOTOP-E-32 10
TPEC-038 TOYOTOP-E-38
TPEC-050 TOYOTOP-E-50
TPEC-065 TOYOTOP-E-65

* ดูวิธีการติดตั้งคลิปสำหรับสายดินได้ที่นี่

ข้อต่อเฉพาะ : 6 ชื่อข้อต่อ KAMLOK COUPLERKAMLOK COUPLERKAMLOK TWINLOK COUPLERKAMLOK TWINLOK COUPLERKAMLOK ADAPTERKAMLOK ADAPTER
ขนาดของท่ออ่อน การเชื่อมต่อท่ออ่อน การย้ำหัวแคลมป์รัดท่อการย้ำหัวแคลมป์รัดท่อการย้ำหัวแคลมป์รัดท่อการย้ำหัวแคลมป์รัดท่อการย้ำหัวแคลมป์รัดท่อการย้ำหัวแคลมป์รัดท่อ
ข้อมูลจำเพาะของข้อต่อ KAMLOK ข้อต่อKAMLOK ข้อต่อKAMLOK ข้อต่อKAMLOK ข้อต่อKAMLOK อะแดปเตอร์KAMLOK อะแดปเตอร์
วัสดุหลัก อะลูมิเนียมอัลลอย สแตนเลส อะลูมิเนียมอัลลอย สแตนเลส อะลูมิเนียมอัลลอย สแตนเลส
รหัสสินค้า 633-C-AL 633-C-SST 633-CL-AL 633-CL-SST 633-E-AL 633-E-SST
ข้อบังคับ
  • ได้มาตรฐาน RoHS2
  • ได้มาตรฐาน RoHS2
  • ได้มาตรฐาน RoHS2
  • ได้มาตรฐาน RoHS2
  • ได้มาตรฐาน RoHS2
  • ได้มาตรฐาน RoHS2
ท่ออ่อน
รหัสสินค้า
เส้นผ่านศูนย์กลางภายใน
(mm)
เส้นผ่านศูนย์กลางภายนอก
(mm)
TPE032-20 32.0 41.6
TPE038-20 38.0 48.4
TPE050-20 50.8 63.0
TPE065-20 63.5 78.9
